Popis

Technické parametre

Automatický stroj Power Press Machine je vysoko efektívny a presný priemyselný nástroj používaný na rezanie, tvarovanie a tvarovanie materiálov, ako sú plechy. Funguje na princípe pôsobenia mechanického tlaku cez matricu na transformáciu suroviny do požadovaných tvarov a veľkostí. Tieto stroje sú široko používané vo výrobných odvetviach, ako je automobilový priemysel, letecký priemysel, elektronika a stavebníctvo, vďaka ich schopnosti vykonávať opakované a vysokorýchlostné operácie s minimálnym zásahom človeka.

Medzi kľúčové vlastnosti stroja Power Press Machine patrí jeho robustná konštrukcia, ktorá zaisťuje odolnosť a dlhodobý výkon. Je vybavený pokročilými riadiacimi systémami, ktoré často obsahujú programovateľné logické ovládače (PLC) a rozhrania človek-stroj (HMI) pre jednoduchú obsluhu a prispôsobenie. Bezpečnosť je prvoradá, pretože moderné stroje integrujú rôzne bezpečnostné mechanizmy, ako sú svetelné závesy, tlačidlá núdzového zastavenia a systémy automatického vypnutia na ochranu operátorov.

Efektívnosť týchto strojov spočíva v ich možnostiach automatizácie, čím sa výrazne znižuje výrobný čas a náklady na prácu. Zvládnu veľkoobjemové výrobné série pri zachovaní konzistentnej kvality a presnosti.

Automatický stroj Power Press Machine je dôležitou súčasťou modernej výroby, ktorá ponúka zvýšenú produktivitu, presnosť a bezpečnosť, čím zefektívňuje výrobné procesy a prispieva k celkovej efektívnosti priemyselných operácií.

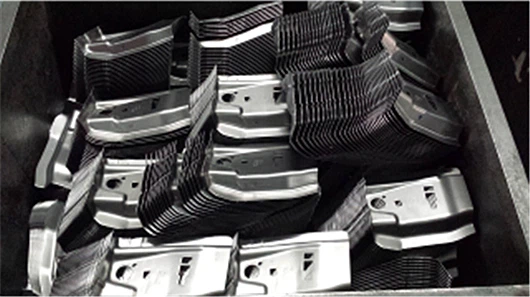

Pečiatkovací výrobok 1

Pečiatkovací výrobok 2

Pečiatkovací výrobok 3

Funkcia

Telo stola s ultra vysokou tuhosťou.

Suchá spojková brzda s vysokým prenosovým momentom.

Vysoko presné šesťstranné vedenie.

Funkcia ochrany proti preťaženiu.

Pohodlný systém rýchlej výmeny formy.

Jednoosová prevodová štruktúra.

Telo stola v tvare C.

Systém riadenia bezpečnosti.

Inteligentný.

Sawtooth

Spojovacia tyč

Nastavovacia doska

Položka		DPA-25		DPA-35
Model		V	H	V	H
Kapacita	Ton	25		35
Menovitý tonážny bod	mm	3.2	1.6	3.2	1.6
Zmena rýchlosti	s.p.m	60-140	130-200	40-120	110-180
Stabilná rýchlosť	s.p.m	110		85
Mŕtvica	mm	60	30	70	40
Výška zomrie	mm	200	215	220	235
Úprava sklíčka	mm	50		55
Oblasť snímky	mm	300×220×50		360×250×50
Oblasť podpery	mm	680×300×70		800×400×70
Shank Hole	mm	Φ38		Φ38
Hlavný motor	kw.p	2.2×4		3.7×4
Zariadenie na úpravu posúvania		Manuálna prevádzka		Manuálna prevádzka
Tlak vzduchu	kg/cm²	5-6		5-6
Presnosť lisu		CNS(Jls)1trieda		CNS(JlS)1trieda
Rozmer lisov	mm	930×1390×2125		1000×1450×2300
Kapacita podušky	Ton	-		2.3
Mŕtvica	mm	-		50
Efektívna oblasť Die Cushion	mm²	-		300×230

DPA-45		DPA-60		DPA-80		DPA-110
V	H	V	H	V	H	V	H
45		60		80		110
3.2	1.6	4	2	4	2	6	3
40-100	100-150	35-90	80-120	35-80	80-120	30-60	60-90
75		65		65		50
80	50	120	60	150	70	180	80
250	265	310	340	340	380	360	410
60		75		80		80
400×300×60		500×360×70		560×420×70		650×470×80
850×440×80		900×500×80		1000×550×90		1150×600×110
Φ38		Φ50		Φ50		Φ50
5.5×4		5.5×4		7.5×4		11×4
Manuálna prevádzka				Elektrická jazda
5-6		5-6		5-6		5-6
CNS(JlS)1trieda
1040×1650×2390		1090×1670×2750		1328×1820×2980		1458×1970×3133
2.3		3.6		3.6		6.3
50		70		70		80
300×230		350×300		450×310		500×350

DPA-160		DPA-200		DPA-260		DPA-315
V	H	V	H	V	H	V	H
160		200		260		315
6	3	6	3	7	3.5	8	3.5
20-50	40-70	20-50	50-70	20-40	40-50	20-35	35-50
35		35		30		30
200	90	200	100	250	150	250	150
460	510	460	510	500	550	500	550
100		110		120		120
700×550×90		850×630×90		950×700×100		1200×700×100
1250×800×140		1400×820×160		1500×840×180		1600×840×180
Φ65		Φ65		Φ65		Φ70
15×4		18.5×4		22×4		30×4
Elektrická jazda
5-6		5-6		5-6		5-6
CNS(Jls)1trieda		CNS(Jls)1trieda		CNS(Jls)1trieda		CNS(Jls)1trieda
1560×2390×3610		1790×2690×4058		1945×2865×4433		2145×2965×4500
10		14		14		16
80		100		100		100
650×420		710×480		810×480		810×480

Príslušenstvo	Štandardné
Hydraulický chránič proti preťaženiu	●
Manuálny mazací systém	●
Frekvenčný menič	●
Zariadenie na nastavenie posuvu (DPA60 a nižšie DPA60)	●
Zariadenie na nastavenie posuvu (DPA 80 alebo viac)	●
Indikátor výšky matrice (DPA60 a menej DPA60)	●
Indikátor výšky matrice (DPA 80 alebo viac)	●
Balančné zariadenie	●
Otočný vačkový spínač	●
Indikátor uhla kľuky	●
Elektrické počítadlo zdvihov	●
Zásobník zdroja vzduchu	●
Proti prepadnutiu bezpečnostné zariadenie	●
Skrinka na náradie na údržbu	●
Návod na obsluhu	●

Príslušenstvo	Voliteľné
Elektrický automatický mazací systém	○
Pneumatické lisovacie zariadenie	○
Presrt Counter	○
Presrt Counter	○
Nožný spínač	○
Zariadenie na rýchlu výmenu matrice (režim posunu lisovnice, svorky a ramena lisovnice)	○
	○
Posuvné vyraďovacie zariadenie	○
Súhlas s detekciou nesprávneho podávania	○
Napájanie	○
Antivibračný držiak lisu	○
Fotoelektronické bezpečnostné zariadenie	○
Podávač	○
Rack	○
Vyrovnávač	○
Ruka strojárstva	○
Svetlo Die Room	○
